GARDINER GCF3100對比諾賽特5150RF,抗5G干擾高頻頭
GARDINER GCF3100對比諾賽特5150RF
(5G信號抑制對比)
一、測試目的:
帶 5G 抑制功能的窄帶高頻頭(GARDINER GCF3100)和普通的窄帶高頻頭(諾賽特5150RF)的在 5G 網絡中的表現(主要是對 5G 信號的抑制方面)

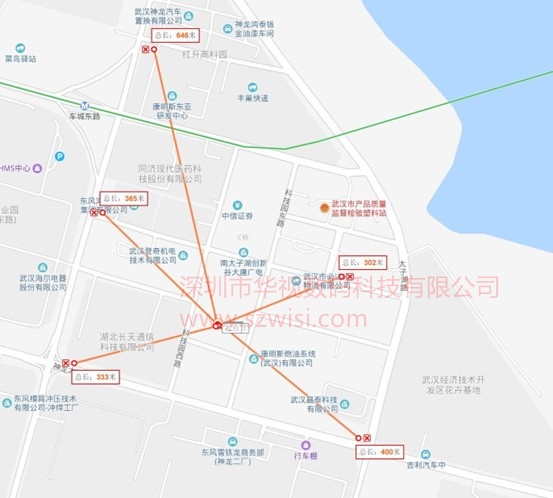

二、現場測試環境圖
聯通 5G 基站:
三、測試過程
1、未安裝 C 波段濾波器,安裝的是諾賽特的普通窄帶高頻頭 5150RF,開啟 5G 基站

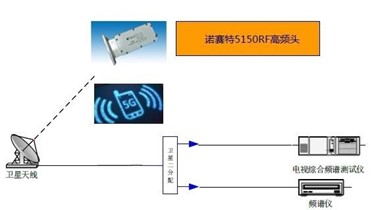

原理圖:
頻譜分析儀顯示:
小結:未安裝 C 波段濾波器之前,用的是諾賽特的普通窄帶高頻頭 5150RF,聯通 5G 基站 5W 開啟,5G 信號對 C 波段造成干擾,導致部分衛星節目接收顯示馬賽克,電視信號無法
正常播放。普通窄帶高頻頭單獨使用時無法解決 5G 干擾問題。
2、安裝 GARDINER GCF3100抗 5G 干擾專用高頻頭,開啟 5G 基站

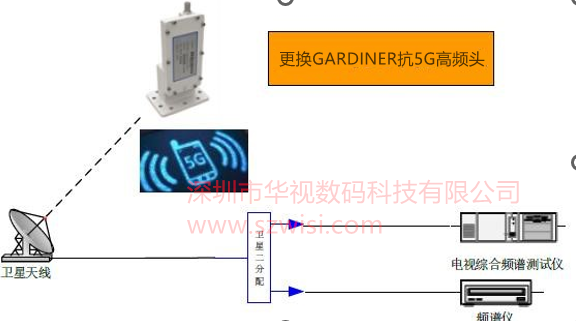

原理圖:
頻譜分析儀顯示:
小結:換裝 GARDINER GCF3100 抗 5G 干擾專用高頻頭后,完全過濾 5G 信號,接收及播放正常。
四、測試總結
1、 5G 網絡中,即使在 5G 基站功率很低(5W)且不傳輸業務時(無任何業務流量),普通的窄帶高頻頭比如 5150RF,單獨使用時無法解決 5G 干擾問題,下行電視信號受影響。
2、 5G 網絡中,在 5G 基站功率很低(5W)且不傳輸業務時(無任何業務流量),帶 5G 抑制功能的窄帶高頻頭(GARDINER GCF3100),抑制5G信號明顯,3.4GHz~3.5GHz可抑制5G信號≥55dB, 3.5GHz~3.6GHz可抑制5G信號≥40 dB,能保證下行電視信號正常。
五、建議
1、 本測試僅測試帶 5G 抑制功能的窄帶高頻頭與普通的窄帶高頻頭在 5G 抑制方面的表現;
2、 有 5G 干擾的情況下,建議一定要加 C 波段濾波器,3.4GHz~3.6GHz可抑制5G信號≥
65dB。
3、 在 5G 強干擾的情況下,C 波段濾波器、帶 5G 抑制功能的窄帶高頻頭組合使用,3.4GHz~3.6GHz可抑制5G信號≥105dB,可有效抵御5G干擾,保證安全播出。
